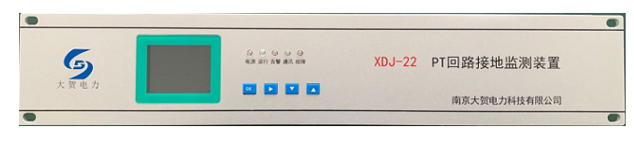

一、产品概述
继电保护装置是通过采集互感器二次值进行计算分析，判断一次系统运行状况的完好性，其中电压量采自互感器的二次电压。如果PT二次中性点存在多点接地,当系统发生故障时,中性线上将流过部分故障电流,在接地点间形成电位差，导致PT二次中性点对地电位产生偏移，直接影响系统相电压与零序电压的幅值与相位，可能引起距离保护、零序保护、过电压保护拒动或误动，严重威胁电网的安全运行，所以PT多点接地故障必须及时排除。XDJ系列PT回路接地在线监测装置能够在线实时监测到中性点电流的大小，可能由于绝缘降低等原因，两点以上接地时，中性点电流变大，当电流值超过正常的不平衡电流时可及时发出报警，便于及时处理。XDJ系列PT回路接地在线监测装置为查找接地故障提供有力的帮助，它可以及时准确定位PT多点接地故障，检测出泄漏电流大小，便于尽快地发现潜伏性故障，是保证电力设备安全运行和正常维护的主要手段。
三、主要参数
1、一般规格
电 源： 交流85～265VAC,50Hz/直流120～360VDC
功 率： ＜5W
工作温度： -20℃～+80℃
相对湿度： ＜95%RH（无凝结）
结构形状： 2U标准机箱，全铝合金结构
2、显示及接口
显 示 器： 1个TFT显示窗
键 盘： 4只手感功能键
指 示 灯： 电源、运行、报警、通讯、故障共5个LED指示灯
通讯接口： RS485接口，Modbus通讯协议，以太网接口，61850通讯协议（选配）
输出接口1： AL1和AL2继电器报警输出触点，当中性线电流超过报警整定值5%时，继电器常开触点闭合，发出报警指令，当中性线电流小于报警整定值5%时，继电器常开触点分离，报警信号复位，其负载能力3A/250VAC、3A/30VDC
输出接口2： RUN1和RUN2是XDJ系列PT回路接地监测装置自身运行状态输出触点，装置得电正常运行时，常闭触点分离，当自身发生掉电、重启等状态时，继电器常闭触点闭合，发出自身故障报警指令，其负载能力3A/250VAC、3A/30VDC
3、数据采集发送单元
（1）电流变送器
功能简介：
电流变送器采用无残压全隔离的电流检测方式，选用单匝穿芯电流传感器、先进的微处理技术以及独有的瞬态参数测试技术进行线性化处理及计算，将测试结果通过总线进行数字传输，该电流变送器采用先进的补偿技术，所以通用性好，可互换测量。
技术指标：
1）检测全电流范围：0.1～500mA/有效值
2）误差±0.2%
3）最小分度：0.1 mA
4）供电电源：DC5V,安全可靠，符合电力电网安全供电要求
5）工作使用环境：温度-20℃～80℃，湿度＜95%RH
6）非线性误差：0.1%FS
（2）数据采集器
功能简介：
XDJ系列PT回路接地监测装置实时采集电流变送器测量数据，并将采集的数据进行处理和分析，报警的历史数据存储，就地显示，也可通过RS485传至后台系统。
技术指标:
1）工作使用环境：用于户外，-20℃～80℃，＜95%RH，海拔＜高度4000m
2）抗地震能力：水平加速度0.2g ,垂直加速度0.1g
3）外磁场感应强度：任一相不大于1.5mmT
4）供电电源：交流、直流 220V
5）电磁兼容： 快速瞬变干扰测试符合国标：GB/T 14598.10的规定。
脉冲群干扰试验符合国标：GB/T 14598.13的规定。
绝缘测试：绝缘试验符合国标：GB/T 14598.3-93 6.0的规定。
6）通讯接口：RS-485通讯接口（可选光纤或屏蔽双绞线接口），或光纤以太网接口，通讯规约可选择为电力行业标准MODBUS或61850规约，通讯速率可调。

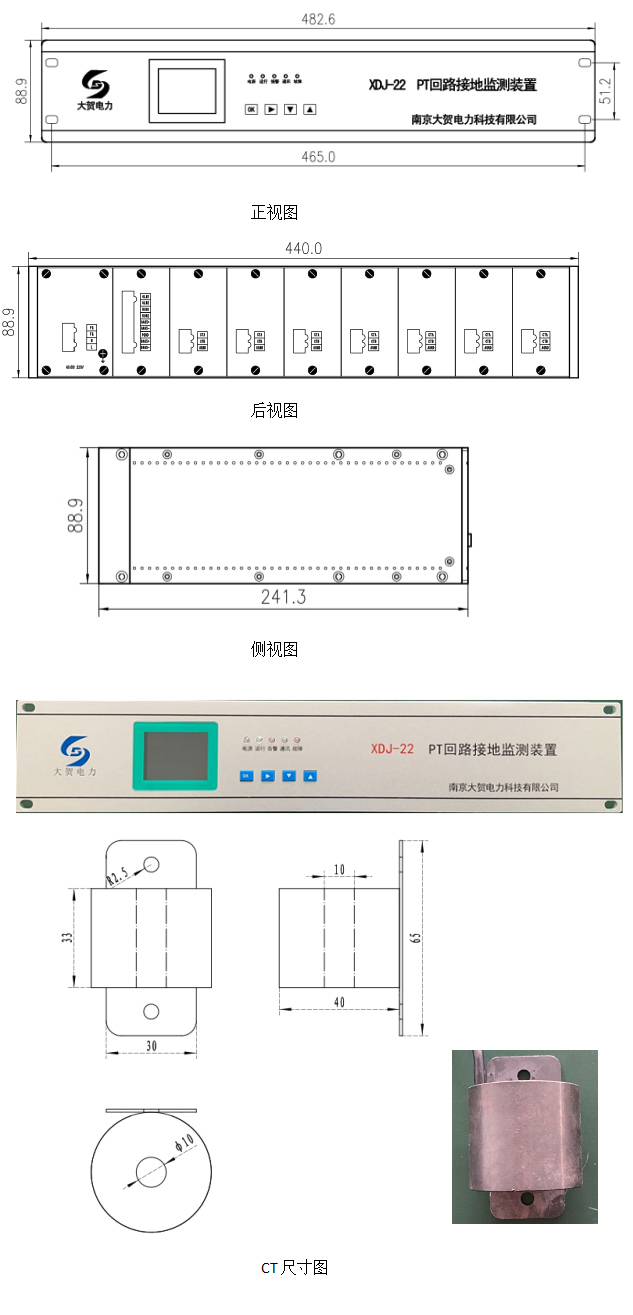

四、装置尺寸图
