DH-3000E 便携式定值比对测试仪

 技术背景

 继电保护装置定值的准确性直接关系到保护装置工作中的灵敏性和可靠性两大指标，因此定值的准确性尤为关键。目前继电保护装置（以下简称“保护装置”）的定值比对工作主要由人工完成，比对的效率和准确率无法满足实际应用的需求。

基于以上问题，我公司研发DH-3000E便携式定值比对测试仪，通过保护装置的打印接口采集各种报告，具备动作报告采集、故障波形报告采集、定值信息采集、自动比对、打印输出等功能，实现无纸化校验，提高运维人员的工作效率，保障电网的安全稳定运行。

功能特点

本产品是一款基于安卓系统开发的平板设备，具有简单易用、方便快捷、功能强大等特点；通过继电保护设备打印口采集保护装置的运行定值信息，与预设的标准定值单进行自动比对，生成比对结果文件，以此替代人工通过纸质定值单核对定值的过程，可以降低核对出错概率，缩短比对时间，提高比对效率；实现了定值报告的电子化管理与核对，保证电网设备安全、可靠运行。

DH-3000E便携式定值比对测试仪由设备管理、报告采集、定值比对、参数设置等几个模块构成，同时具有设备信息批量导入导出、报告预览、电子签名、图片缩放、打印输出、单个文件多种格式导出、批量文件多种格式导出、批量文件删除、筛选、定值单管理、硬压板管理等功能。

主要功能介绍

   1.报告采集

    报告采集模块主要用于采集保护装置打印的报告，最终生成jpg文件显示。

   定值报告预览界面

   2.定值比对

    该功能主要实现保护装置前后两次打印的定值文件的比对，能够快速、准确地定位前后两次打印的报告异常之处；通过红色字体，行异常符号及行异常连线等方式标注，方便继保人员有针对性地进行定值核查等工作，提高定值核对的效率。

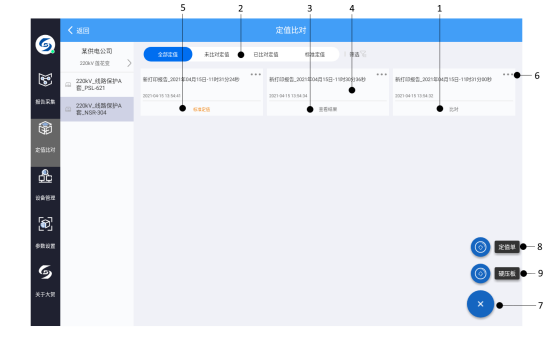

1. 【按键】执行定值比对； 2. 报告分类栏； 3. 【按键】查看比对结果报告； 4. 【按键】查看原始定值报告； 5. 【按键】查看标准定值报告； 6. 【菜单】快捷菜单； 7. 【按键】定值单管理和硬压板管理； 8. 【按键】定值单管理； 9. 【按键】硬压板管理；

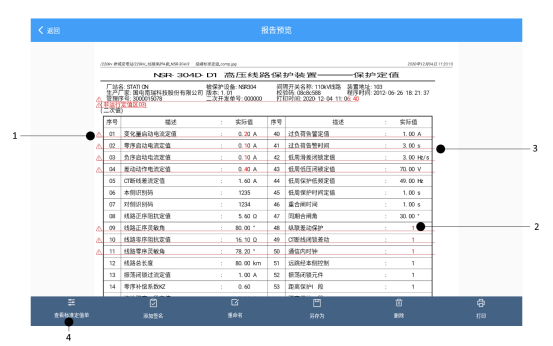

1. 行异常符号； 2. 异常位置标注；3. 行异常连线； 4. 【菜单项】查看导入的标准定值单；

定值比对结果预览

        3.比对报告导出

 点击快捷菜单中的另存为菜单项，可将单个比对报告导出到U盘，不同的文件类型对应的另存为界面有所不同，具体如图所示：

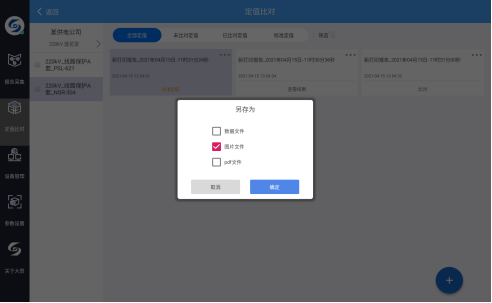

文件另存为界面

 硬件基本参数

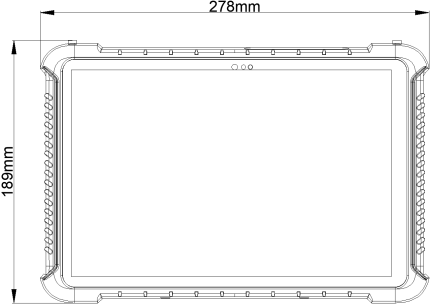

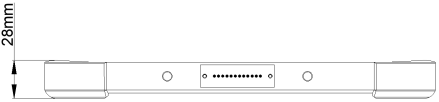

产品实体与接口图

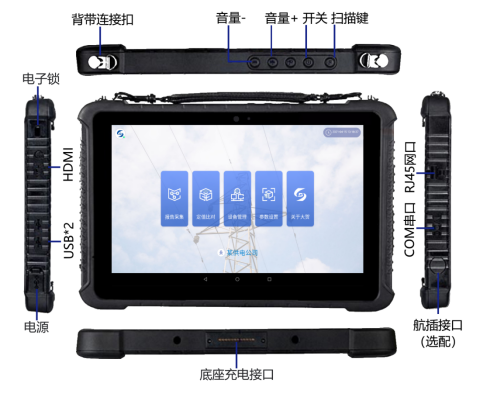

图1  正面接口图

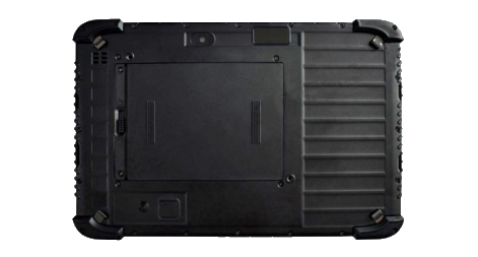

图2  背面图
