一、产品概述
随着电网规模日益扩大,以及输电电压等级的提髙和输电距离的增加,电网架构日益复杂化，发生故障的可能性也不可避免的增加。近年来广泛投运的故障录波装置及行波测距系统，虽然也相对的提高了电力系统运行的安全性、可靠性，但同时也暴露出了一些严重的功能缺陷。例如，采样频率偏低、测距精度不足等。
基于以上存在的问题，本公司开展了行波测距与故障录波一体化装置研究。故障录波与行波测距一体化设计，不仅提高了电力系统运行的安全性、可靠性还减少了设备的数量和采购成本，更重要的是在测距应用方面,阻抗测距算法和行波测距算法具有很强的互补性。利用阻抗测距算法具有很强的鲁棒性的特点，提高行波波头及回波的识别率，在实现输电线路故障定位过程中,不仅可以采用双端行波测距算法，还可以研究探讨采用单端行波测距算法的可行性。行波测距与故障录波一体化装置不仅能在线路故障时采集行波信号，还要对线路上的高频暂态信号进行高速采集和可靠的记录，对雷击、绝缘放电、闪络进行监视和定位研究。
二、性能指标
1、电源要求
交流85～265V,50Hz/直流100～264V
2、功率指标
功率： ＜50W
3、环境要求
工作温度： -20℃～+50℃
工作湿度： ＜95%RH（无凝结）
4、结构
5U，19英寸标准机箱，可组屏应用。
5、输入量
5.1最大接入线路 16条
5.2录波输入信号种类：
1）可输入工频信号、直流信号、高频信号
2) 额定电压(有效值)：57.7 V或100V
3) 交流额定电流(有效值)：1A 或 5A；最大过载40倍，持续时间1S
4) 高频信号：输入范围： -10V～10V 输入频率： 0～5KHZ
5) 线性工作范围：电压回路：0.5V～180V 电流回路：0.1IN～20 IN (IN额定电流)
6）直流信号： 直流电压0～500VDC 直流电流4～20mA
5.3录波开关量
1）128 通道
2）空接点输入方式
3）工作电压 DC24V & DC220V
6、采样指标
6.1 录波采集 精度16bit 速度：最大10000点/秒
6.2 行波采集 精度 14bit 速度： 最大25M点/秒
7、启动要求
除高频信号外，所有信号均可作为启动量，任一路输入信号满足定值给出的启动条件，均可启动录波。
越限启动量，优于5%；突变启动量，优于30%。均优于部颁标准DL/T663-1999《220KV～500KV电力系统故障动态记录装置检验测试标准》。
8、测距精度
测距精度不受线路参数、线路互感、互感器误差、电网运行方式变化、故障位置、故障类型、大地电阻率及一些较强干扰因素的影响，对经过渡电阻故障、雷击等造成的故障均能准确定位。线路长度在300km以下，双端测距误差不大于500m；线路长度在300km以上，双端测距误差不大于1000m。
9、行波信号获取
对交流线路，行波测距装置直接接入CT二次侧的电流提取行波信号；对直流线路，行波测距装置通过测量直流耦合电容器接地引线电流的专用互感器提取行波信号。
10、行波信号存储
行波至少应能存贮1000次故障文件，具有循环记录功能，无需人工清理。装置连续两次触发记录的无死区，记录行波数据时间长度不小于4ms。
11、GPS对时
11.1支持IRIG-B DC 光接口和485电接口对时
11.2对时精度 1us
12、 通信规约 支持 IEC61850 .IEC60870-5-103/104 规约

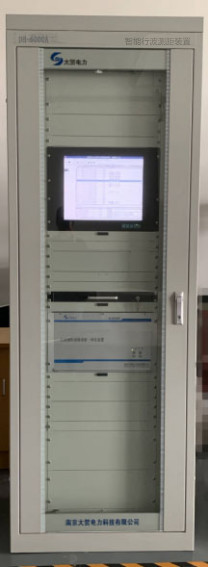

三、外形图
